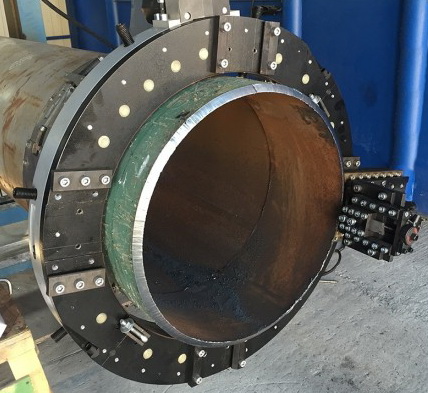

Разъемные труборезы предназначены для резки, формирования фаски и расточки внутреннего диаметра труб под последующую сварку. Труборезы базируются по наружному диаметру трубы и позволяют произвести резку и формирование фаски в любом месте трубопроводов, в том числе бесконечно длинных (не имеющих доступа с торца). Состоят из взаимозаменяемых модулей и имеют пневматический или электрический приводы, а также могут комплектоваться гидроприводами во взрывобезопасном исполнении. Компактные габариты позволяют им вписываться в минимальное пространство вокруг трубы и обеспечивать необходимую точность механической обработки резцами.
Преимущества наших станков
- Быстрая и легкая установка на трубе
- Унифицированный быстросъемный привод
- Возможность работы в автоматическом режиме
- Возможность отключения/включения подачи каждого резца во время работы
- Замена резцов без снятия механизма
- Облегченная станина из алюминиевого сплава Д16
- Возможность обработки любых материалов (от пластика до высоколегированных и нержавеющих сталей, а также цветных металлов и сплавов)
- Весь крепеж и детали в метрическом исполнении
- Автоматическая блокировка механизма подачи резца в случае его притупления, образования наклепа по месту реза, повреждения резьбы на винте подачи суппорта
- В конструкции используются подшипники стандарта ГОСТ
- Зажимные юстировочные опоры вместо монтажных подкладок
Технические характеристики
|
Диаметр обрабатываемых труб |
1630 – 1830 мм |
|
Материал обрабатываемых труб |
Сталь, нержавеющая сталь |
|
Максимальная толщина обрабатываемых труб |
100 мм |
|
Корпус |
Разъёмный корпус выполнен из алюминиевого сплава Д16 |
|
Частота вращения планшайбы (при холостом ходе) |
3,8 об/мин (+/-20%) |
|
Подача резца автоматическая |
0,075 мм/об планшайбы |
|
Режущий инструмент |
Резцы из стали Р18 ГОСТ 19265-73 |
|
Масса вращателя |
250 кг |
|
Габаритные размеры вращателя: - диаметр внутренний - диаметр наружный - высота |
1907 мм 2160 мм 80 мм |
|
Привод электрический: Напряжение Мощность Сила тока Климатические исполнение Эксплуатация при температуре / влажности |
220 В 2,6 кВт 10 А УХЛ-4 от -30 до +35ºС / не более 80% |
|
Привод пневматический: Рабочее давление воздуха Расход воздуха Климатические исполнение Эксплуатация при температуре / влажности |
0, 5…0,6 МПа до 1-2м³/мин УХЛ-4 от +1 до +35ºС / не более 80% |
|
Привод гидравлический: Рабочий объем Давление Расход масла Климатические исполнение Эксплуатация при температуре / влажности |
32 см³ до 105 бар до 20 л/мин УХЛ-1 от -35 до +40ºС / не более 80% |

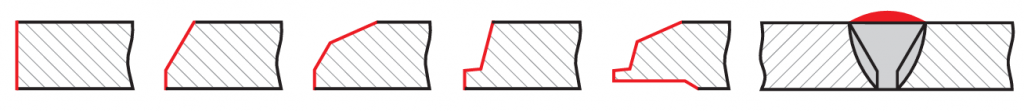

Варианты разделки торцов труб
Стандартная комплектация трубореза Р59137ГП
- Разъемная станина
- 2 х электрический, пневматический или гидравлический привод
- Два жестких суппорта
- 10 режущих резцов
- Рым – болты
- Комплект ручного инструмента для установки и юстировки станка на трубе
- Комплект ручного инструмента для обслуживания станка
- Паспорт и инструкция по эксплуатации
- Деревянный ящик для транспортировки и хранения
Принадлежности
|
Транспортировочные кейсы с ложементами для удобства и хранения трубореза со всеми комплектующими |
|
|
Принадлежности для выставления трубореза на трубе обеспечивающие перпендикулярность установки трубореза на трубе |
|
|
Укороченные суппорта
для работы в стесненных условиях |
|
|
Удлиненные суппорта
для расширения диапазона обрабатываемых труб |
|
|
Копирующие суппорта для выполнения реза на трубе с овальностью до 5% |
|
|
Адаптер
для внутренней расточки и обработки фаски толстостенных труб |
|
|
Устройство для снятия усилиния сварного шва
|
|
|
Шарнирные петли
для удобства транспортировки и юстировки трубореза |
|
|
Принадлежности для отрезки обсадных колонн для выполнения реза на высоте более 100 мм от плоскости колонной головки |
|
|
Принадлежности для выполнения косых резов
|
|
|
Принадлежности для обработки гнутых отводов
для выполнения реза на отводах |
|
