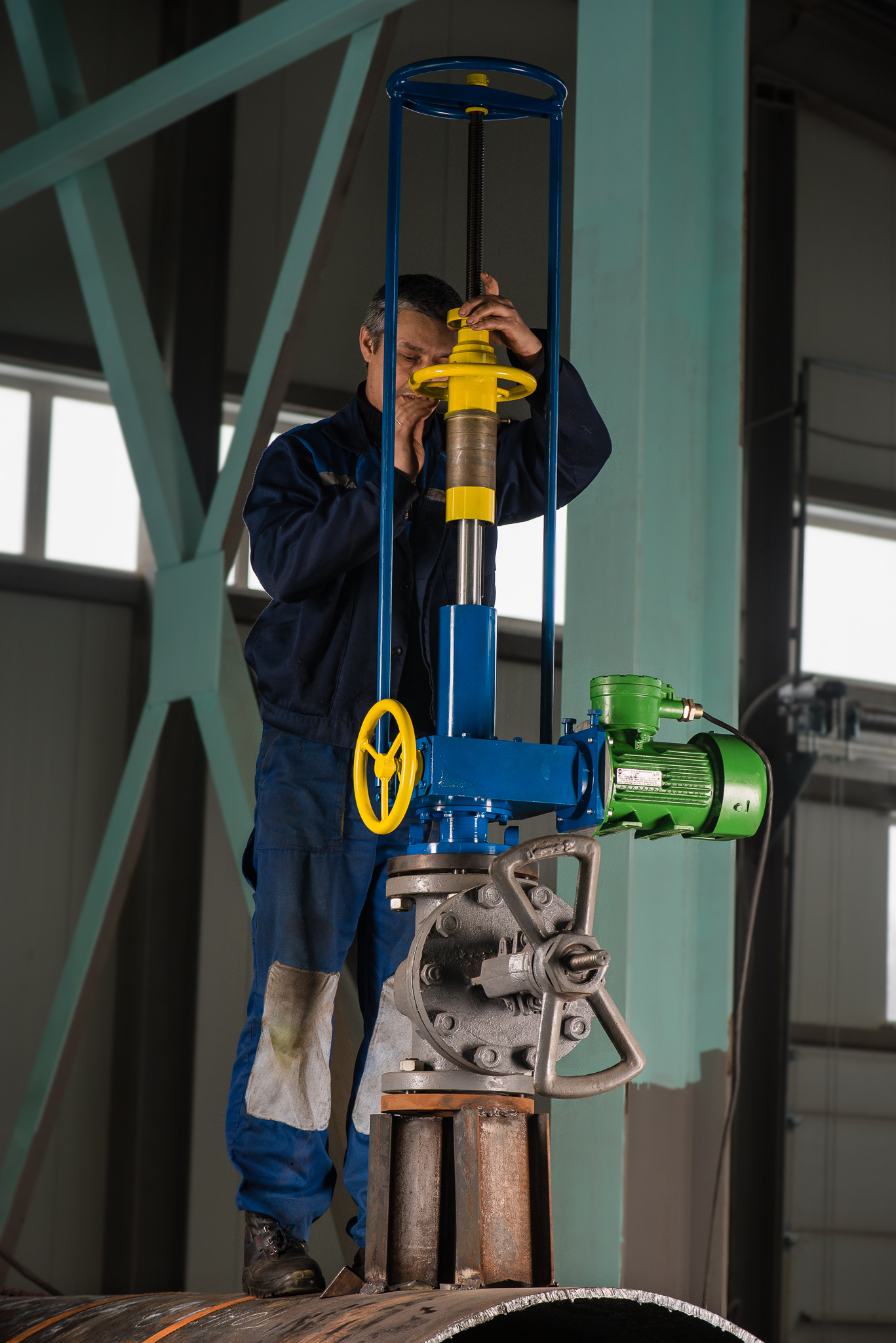

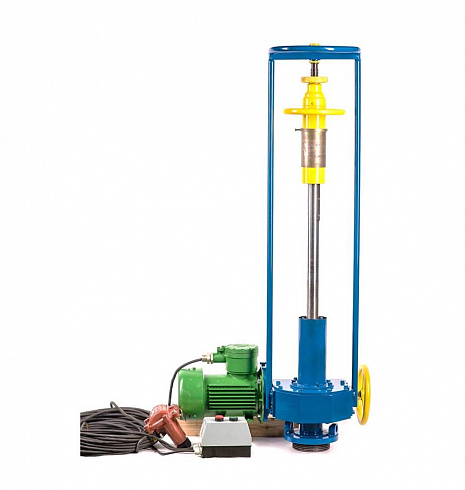

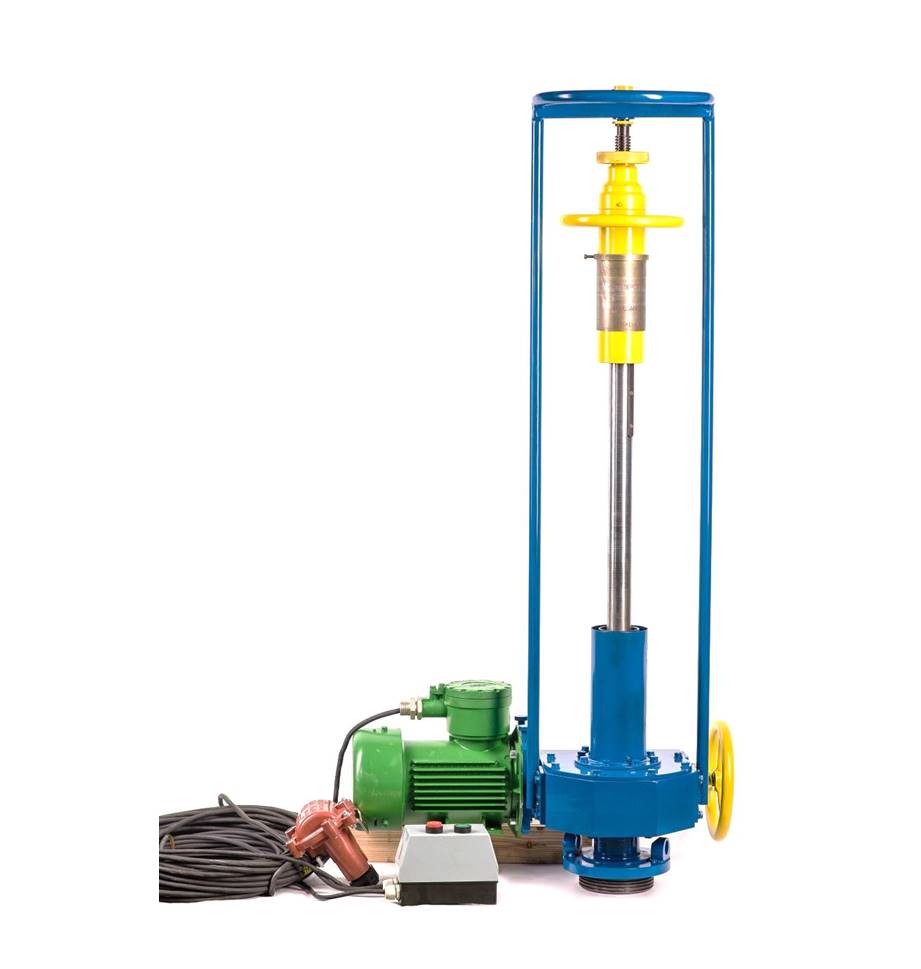

Устройство прорезное БПУ1-03Н предназначено для механического прорезания отверстий в трубопроводах, находящихся под давлением рабочих сред (нефть, вода и т.п.) во взрывоопасных зонах класса В-1 с параметрами возможных взрывоопасных смесей паров и нефтепродуктов с воздухом категории IIА и группы ТЗ по ПУЭ.
Устройство может применяться как при ликвидации аварий, так и для проведения регламентных работ путем врезки отводных трубопроводов в основной трубопровод без его остановки.
Благодаря особенностям конструкции устройства вырезанный элемент гарантировано удаляется из зоны реза и не препятствует работе элементов трубопровода.
Устройство комплектуется набором режущего инструмента, которого гарантированно хватает на выполнение не менее 5 отверстий.
Технические характеристики
| Обозначение |
БПУ1-03Н |
| Диаметр прорезаемого трубопровода | Ø 300 – 1220 мм |
|
Максимальная толщина стенки |
22 мм |
|
Максимальное давление среды в трубопроводе |
2 МПа |
|
Диаметры прорезаемых отверстий |
86; 122; 175 мм |
|
Время прорезания отверстия в зависимости от диаметра и стенки |
от 20 до 80 минут |
|
Напряжение питания электродвигателя |
380 В |
|
Потребляемая мощность электродвигателя |
1,1 кВт |
|
Габаритные размеры устройства |
1365 х 390 х 610 мм |
| Масса устройства | 80 кг |
| Температурный режим |
от + 40 до - 40 0С |

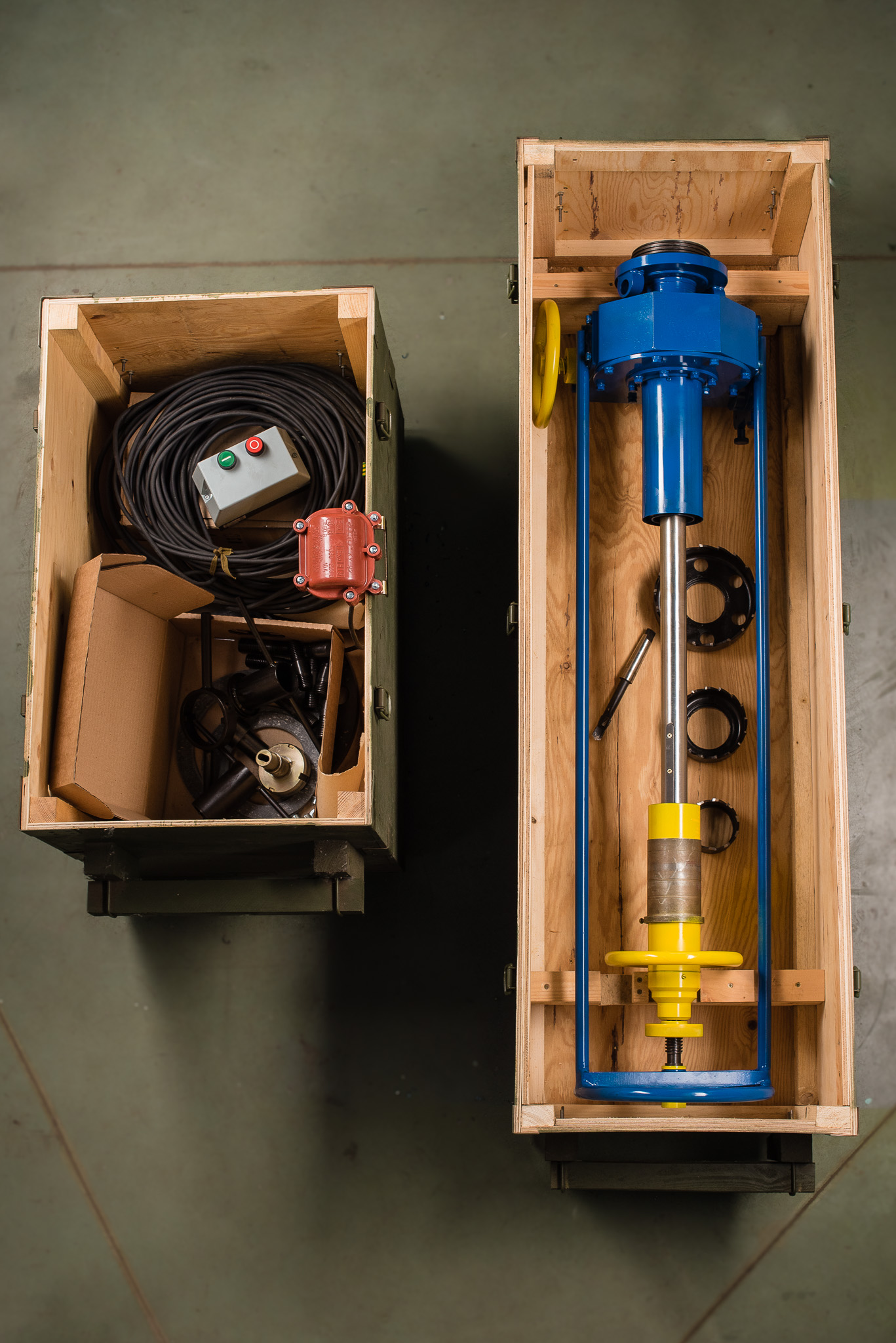

Стандартная комплектация БПУ1-03Н
- Устройство прорезное БПУ1-03 - 1шт.
- Набор специальных ключей - 1шт.
- Сверло кольцевое МФ-15-101-086 - 1шт.
- Сверло кольцевое МФ-15-101-122 - 1шт.
- Сверло кольцевое МФ-15-101-175 - 1шт.
- Сверло - метчик МФ-310-010-20 - 1шт.
- Инструкция по эксплуатации - 1шт.
